集水箱
聚乙烯、鍍鋅和不銹鋼等多種材質水箱供選擇
8-10 mm 壁厚
最大容積 180L - 2000L，有效容積 80L - 1200L
2種尺寸，2個（單水箱）或4個（雙水箱）進水口
預留透氣孔接口
預留手動隔膜泵接口
水平進口：DN150
垂直進口：DN100
水泵
葉輪類型：渦流葉輪
葉輪材質：鑄鋼
泵 型：?jiǎn)渭?jí)離心泵
通過顆粒：70mm或100mm（泵型不同）
出口尺寸：DN80或DN100（泵型不同）
介質溫度：35℃ - 60℃
涂 層：整體環氧樹脂防護涂層
電機
電機類型：潛水電機
絕緣等級：H級
防護等級：IP68
傳 動 軸：大直徑不銹鋼重載軸
運行模式：電機S1（按持續運行模式設計） 整機S3（按間歇運行模式工作）
控制系統
原廠全自動控制箱
氣壓式自動液位控制
運行參數可調（需ServCom設備配套使用）
電機過載防護及運行故障報警
技術參數

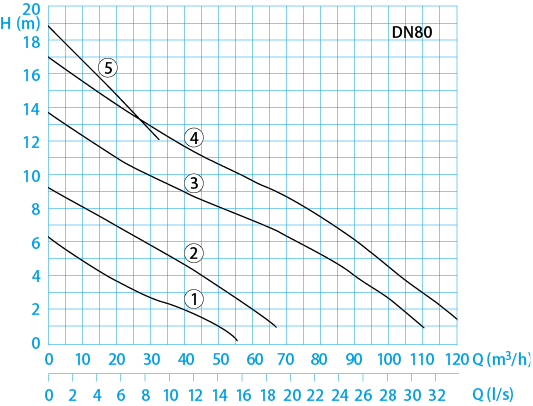

| 曲線編號 | 型號 | 泵數量 | 輸入功率P1(KW) | 輸出功率P2(KW) | 電壓V | 轉速rpm | 額定電流A | 重量KG | 集水箱 總體積(L) |
集水箱 有效容積(L) |
| 1 | TP70M13/4D | 2 | 1.20 | 0.90 | 380 | 2900 | 2.6 | 40 | 可選 | 可選 |
| 2 | TP70M16/4D | 2 | 1.70 | 1.30 | 380 | 2900 | 3.4 | 40 | 可選 | 可選 |
| 3 | TP70M26/4D | 2 | 2.50 | 1.90 | 380 | 2900 | 5.5 | 66 | 可選 | 可選 |
| 4 | TP70M31/4D | 2 | 3.00 | 2.40 | 380 | 2900 | 6.3 | 66 | 可選 | 可選 |
| 5 | TP70V36/2D | 2 | 3.50 | 2.90 | 380 | 2900 | 6.3 | 56 | 可選 | 可選 |
卸料口為DN80，球形間隙70mm，外形尺寸參見產品詳細資料  |
||||||||||

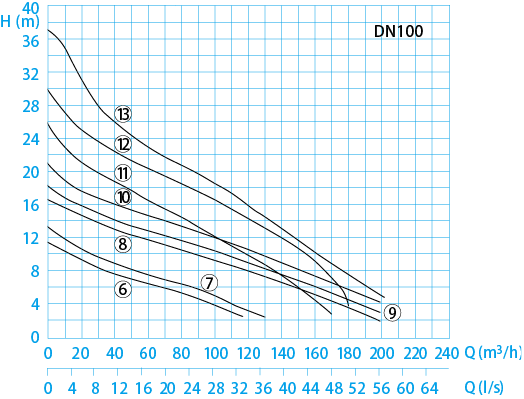

| 曲線編號 | 型號 | 泵數量 | 輸入功率P1(KW) | 輸出功率P2(KW) | 電壓V | 轉速rpm | 額定電流A | 重量KG | 集水箱 總體積(L) |
集水箱 有效容積(L) |
| 6 | MX2339-D44 | 2 | 2.60 | 380 | 2900 | 6.2 | 71 | 可選 | 可選 | |
| 7 | MX2341-D44 | 2 | 2.60 | 380 | 2900 | 6.2 | 71 | 可選 | 可選 | |
| 8 | MX2444-T54 | 2 | 5.00 | 380 | 2900 | 9.9 | 113 | 可選 | 可選 | |
| 9 | MX2446-T64 | 2 | 6.50 | 380 | 2900 | 13.1 | 118 | 可選 | 可選 | |
| 10 | MX2448-T64 | 2 | 6.50 | 380 | 2900 | 13.1 | 118 | 可選 | 可選 | |
| 11 | MX2330-T72 | 2 | 9.50 | 380 | 2900 | 18.8 | 105 | 可選 | 可選 | |
| 12 | MX2331-T82 | 2 | 11.50 | 380 | 2900 | 22.2 | 110 | 可選 | 可選 | |
| 13 | MX2335-T82 | 2 | 11.50 | 380 | 2900 | 22.2 | 110 | 可選 | 可選 | 卸料口為DN100，球形間隙100mm，外形尺寸參見產品詳細資料 |
